Das 3D-Druck-Unternehmen Nanoscribe hat für den Quantum X shape Mikrofabrikation-3D-Drucker das neue „Extra Large Features (XLF) Print Set“ vorgestellt. Das Set erweitert die hochpräzise 3D-Druck-Technologie nahtlos auf zentimetergroße Objekte mit einer 2-5 Millimeter höheren Genauigkeit. Größere Bauteile mit filigranen Merkmalen aus Millimeterbasis oder auch vieler millimetergroßer Teile mit komplexen Strukturen und feinsten Details werden mit dem XLF Print Set möglich.
Inhalt:
Das 3D-Druck-Unternehmen Nanoscribe stellt in einer Pressemitteilung sein Extra Large Features (XLF) Print Set vor, um die Fertigungspalette für seinen hochpräzisen 3D-Drucker Quantum X Shape von nano- und mikroskaligen Strukturen auf millimeter- und zentimetergroße Objekte zu erweitern und gleichzeitig besonders komplexe Strukturen und filigrane Details zu erhalten. Das XLF Print Set beschleunigt hochpräzisen 3D-Druck um ein Vielfaches und ermöglicht die Serienfertigung voluminöser millimeter- und zentimetergroßer Objekte.
Details zum XLF Print Set
Der hochpräzise 3D-Druck ist dank der inhärenten Vorteile der Zwei-Photonen-Polymerisation (2PP) laut Nanoscribe mindestens 100-mal präziser als vergleichbare Technologien wie der hochauflösende SLA– und DLP-3D-Druck oder Projektionsmikrostereolithographie (PµSL). Die 2PP war bisher jedoch nur auf wenige Millimeter kleine Objekte beschränkt. Das Extra Large Features-XLF Print Set erweitert die hochpräzise 3D-Druck-Technologie nahtlos auf zentimetergroße Objekte mit einer 2-5 Millimeter höheren Genauigkeit als bei vergleichbaren Mikrofabrikationstechnologien. In einem Arbeitsgang gelingt damit die Produktion bis zu 30 Kubikzentimeter große Objekte.
Dr. Michael Thiel, Chief Science Officer und Mitbegründer von Nanoscribe, sagte:
„Das XLF-Druckset eröffnet dem Quantum X shape eine ganz neue Welt voller Möglichkeiten. In erster Linie erhalten Sie eine enorme Beschleunigung bei der Herstellung großer Druckmengen voluminöser Objekte in einem Stapel.“

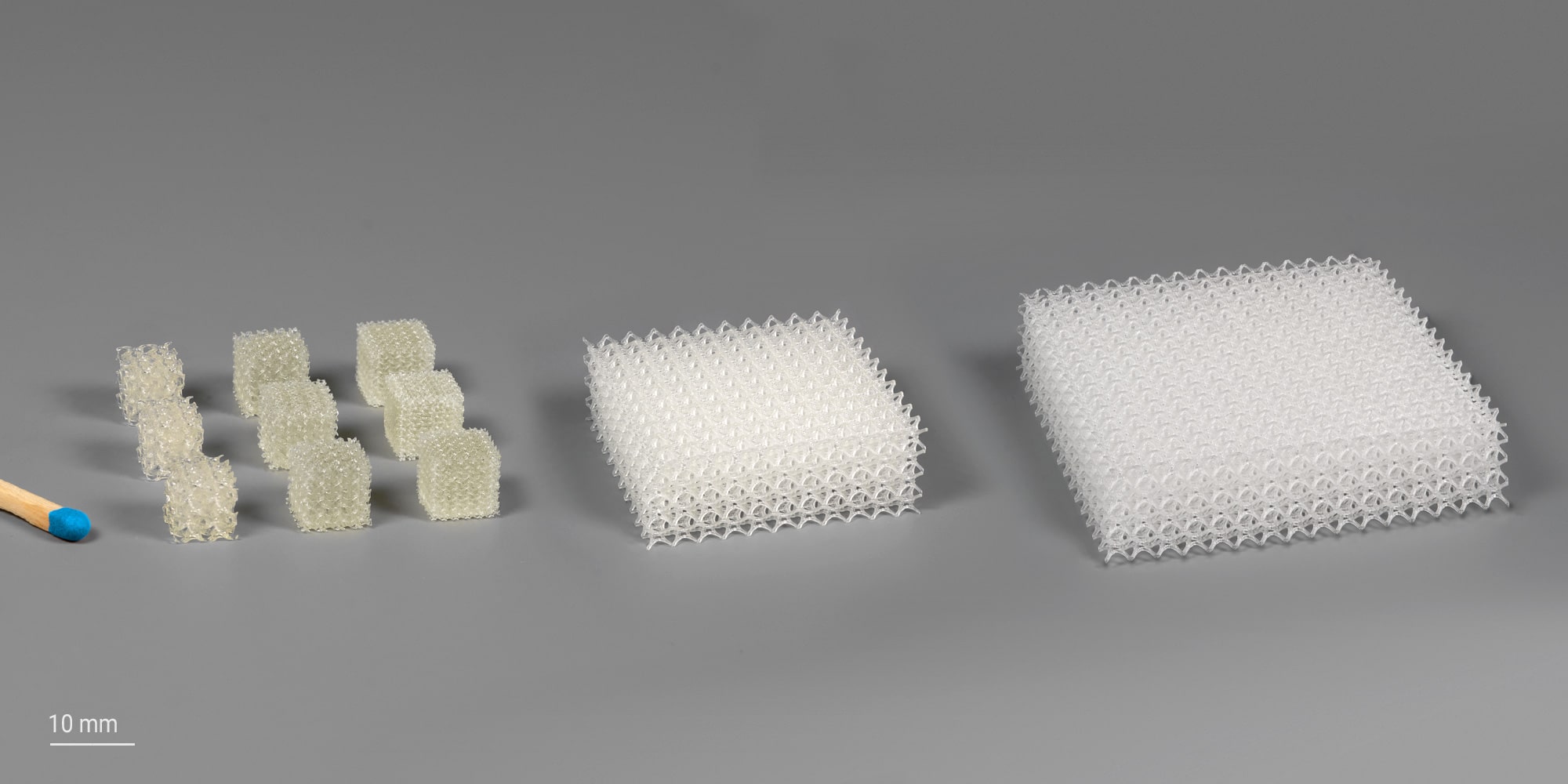

Es ermöglicht den 3D-Druck großer Teile mit filigranen Merkmalen oder auch vieler millimetergroßer Teile mit komplexen Strukturen oder feinsten Details. Die laserbasierte 3D-Druck-Plattform Nanoscribe Quantum X Shape bietet einfache Prozesse und zuverlässige Arbeitsabläufe. Zusammen mit dem XLF-Druckset können hochpräzise und genaue Druckergebnisse erzielt werden. Das Set enthält ein neues Luftobjektiv mit 5-facher Vergrößerung, was zu einem vergrößerten Druckfelddurchmesser von bis zu 3.200 µm und einem vergleichsweise großen Arbeitsabstand von 18,5 mm führt. Die hohe Scangeschwindigkeit, einstellbare Voxelgrößen und ein hochempfindliches Photopolymerharz kombiniert mit dem Set ergeben eine umfassende Lösung für hochpräzisen 3D-Druck im Milli- und Zentimeterbereich.
Vergleich 3D-Druck von Nanometern bis Zentimeter
(SF – Small feature, MF – Medium feature, LF – Large feature, XLF – Extra large feature)
| Print Set | SF | MF | LF | XLF |
| Vergrößerung / NA | 63x / 1.4 | 25x / 0.8 | 10x / 0.3 | 5x / 0.16 |
| Kalibrierter Druckfelddurchmesser | 270 µm | 700 µm | 1,750 µm | 3,200 µm |
| Arbeitsabstand | 360 µm | 380 µm | 2,600 µm | 18,500 µm |
| Scangeschwindigkeit (max.) | 100 mm/s | 250 mm/s | 625 mm/s | 1,250 mm/s |
| Typischer Slicing-Bereich (variabel) | 0.1 – 0.8 µm | 0.5 – 3 µm | 2 – 10 µm | 5 – 100 µm |
