Das 3D-Druck-Unternehmen nScrypt ist mit seinem 3Dn-Axis Factory in a Tool (FiT)-3D-Drucker und den verschiedenen Werkzeugköpfen in der Lage, auf sechs Achsen Objekte additive herzustellen. Die Anwender des neuen 3D-Drucksystems sind nScrypt zufolge dadurch in der Lage, fertige Produkte präzise digital in echtem 3D herstellen. Wir stellen den FiT-3D-Drucker von nScrypt und die neuen Werkzeugköpfe einmal genauer vor.

Anzeige

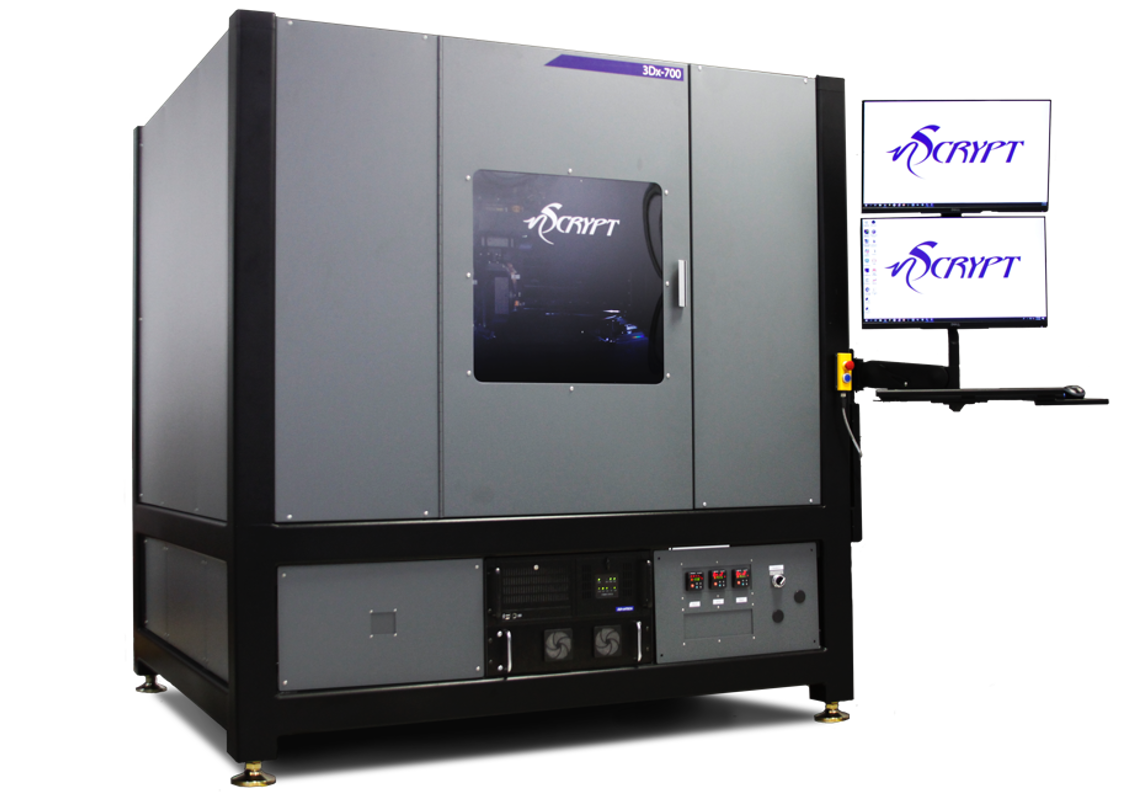

Der 3Dn-Axis Factory-in-a-Tool-3D-Drucker(FiT) ermöglicht dem 3D-Druck-Unternehmen nScrypt einen 6-Achsen-3D-Druck. Die 3Dn-Achse mit mehreren Köpfen basiert auf dem 3Dx-700 und wird mit der ganzen Reihe spezialisierter Werkzeugköpfe von nScrypt geliefert. Zu den Werkzeugköpfen gehören das SmartPump-Mikrodispensing-Tool, das nFD-Materialextrusionswerkzeug, das nMill-Fräs- und Polierwerkzeug und das nPnP360-Bestückungswerkzeug. Damit kann der 3D-Drucker komplexe Funktionsgeräte mit potenziellen Anwendungen in integrierten Elektronik-, Sensor- und Hochfrequenzkommunikationsgeräten herstellen.

Details zum neuen FiT-3D-Drucker mit 6-Achsen

Das Angebot an FiT-3D-Druckern von nScrypt beinhaltet die 3Dn-Serie, die 3Dn-DDM-Serie und das nRugged-System. Die Maschinen sind mit der gesamten Werkzeugkopfsuite des Unternehmens kompatibel und eignen sich so für den 3D-Druck elektronischer Geräte.

Ken Church, CEO von nScrypt, erklärt:

„Wir stellen fest, dass das Drucken nur in XYZ nicht den Kundenanforderungen entspricht. Anstelle von 3D-Druckteilen möchten sie fertige Produkte präzise digital in echtem 3D herstellen, z. B. durch die Integration von Schaltkreisen und elektronischen Bauteilen wie Sensoren, in Helme und andere Wearables oder in Projektile, Drohnen oder medizinische Geräte.“

Das Werkzeugwechselsystem von nScrypt

3D-Drucker 3Dn-300 von nScrypt
Benutzer erhalten mit dem 6-Achsen-3D-Druck eine neue Ebene der geometrischen Steuerung beim Entwerfen von Teilen (im Bild: 3Dn-300)(Bild © nScrypt).

Mit dem Werkzeugwechselsystem von nScrypt sind Anwender in der Lage, nahtlos zwischen den am FiT-3D-Drucker befestigten einzelnen Werkzeugköpfen zu wechseln.

Mit dem nFD-Werkzeug kann zum Beispiel das Polymergehäuse eines elektronischen Geräts in 3D gedruckt werden. Die leitenden Spuren in Silbertinte lassen sich mit der SmartPump verteilen. Das Bestückungswerkzeug ermöglicht den Zusammenbau einzelner Komponenten. Das Fräswerkzeug sorgt für eine hochwertige Oberflächenbeschaffenheit. Dank der neuen 3Dn-Achse ist dies nun in 6 Achsen möglich.

Der 6-Achsen-Druck

Benutzer erhalten mit dem 6-Achsen-3D-Druck eine neue Ebene der geometrischen Steuerung beim Entwerfen von Teilen. Die standardmäßigen linearen XYZ-Ebenen bringen dem FiT-System drei zusätzliche Rotationsbewegungsachsen. Das Drehen des Werkzeugkopfs erfolgt über die RS-Achse. Die RR-Achse dreht das Druckbett und die RT-Achse kippt den Werkzeugkopf.

Church fügt hinzu:

„Unsere 3Dn-Achsen-Fabrik in einem Werkzeug löst zwei Probleme: die Fähigkeit, komplette Produkte wie funktionierende elektronische Geräte in 3D herzustellen, und die Fähigkeit, dies in echtem 3D zu tun und komplexe Formen mit integrierter Elektronik und feiner Oberflächenbeschaffenheit herzustellen. Mit unserem neuen FiT können unsere Kunden über den XYZ-3D-Druck hinaus zu einer echten 3D-Fertigung übergehen.“

Video

Im Video ist der 5-Achsen-3D-Druck von nScrypt zu sehen.
