Nächste Generation im 3D-Druck: Hage Sondermaschinenbau stellt mit dem 5-Achs-Gantry einen 3D-Drucker für Material Extrusion in 5 Achsen vor

Das österreichische Unternehmen Hage Sondermaschinenbau ist bereits seit Längerem für industrielle Großdrucke im Material Extrusion Verfahren (FME-Verfahren) bekannt. Auf der formnext 2017 im November hat das innovative Familienunternehmen seinen neuesten 3D-Drucker erfolgreich vorgestellt: den größten 5-Achs-Gantry-Drucker. Mit dem Gerät lassen sich komplexe Bauteile weitgehend ohne Stützmaterial drucken. Wir stellen die Material Extrusion in 5 Achsen einmal genauer vor.

Anzeige

Einst ein reines Maschinenbauunternehmen hat Hage Sondermaschinenbau vor fünf Jahren die Bedeutung des Additive Manufacturing erkannt und sich mit seinem jüngsten Geschäftsbereich Hage3D auf die Herstellung industrieller 3D-Drucksysteme spezialisiert. Aufbauend auf der 35-jährigen Maschinenbaukompetenz entwickeln und fertigen die Spezialisten von Hage die präzisen 3D-Drucker, unter anderem den neuen 5-Achs-Gantry-Drucker.

Die robuste Portalbauweise und die Sinumerik 840D-sl Steuerung bilden die Basis des Druckers. In Verbindung mit dem Antriebssystem und den Motoren bietet die Steuerung eine exakte sowie dynamische, mehrachsige Bewegungsführung. Durch Absolutwertgeber sowie Kugelgewindetriebe in XYZ und zwei NC-Schwenkachsen ist höchste Zuverlässigkeit und Präzision gesichert, verspricht der Hersteller.

Der Druckkopf des Gantry-5-Achs-Druckers wird mit einem von Hage entwickelten, innovativen „High Friction Feeding System“ (kurz HFFS) ausgestattet und auf einer 3-achsigen kartesischen Schlitteneinheit (X/Y/Z) montiert. Das Druckobjekt baut auf einem in zwei Ebenen drehbaren Drucktisch auf. Der große Vorteil: Das Bauteil wird immer passend und relativ zum Druckkopf positioniert.

Vielfältige Anwendungsbereiche

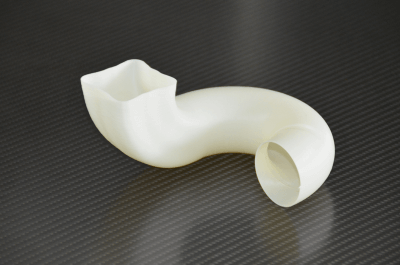

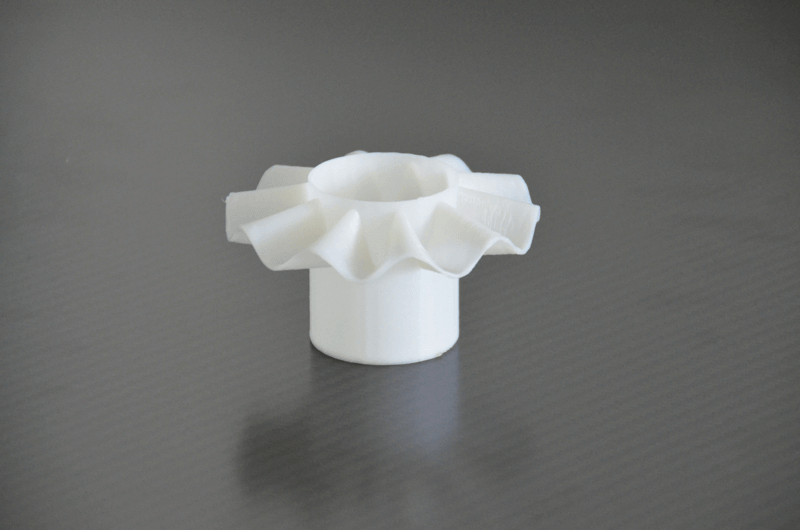

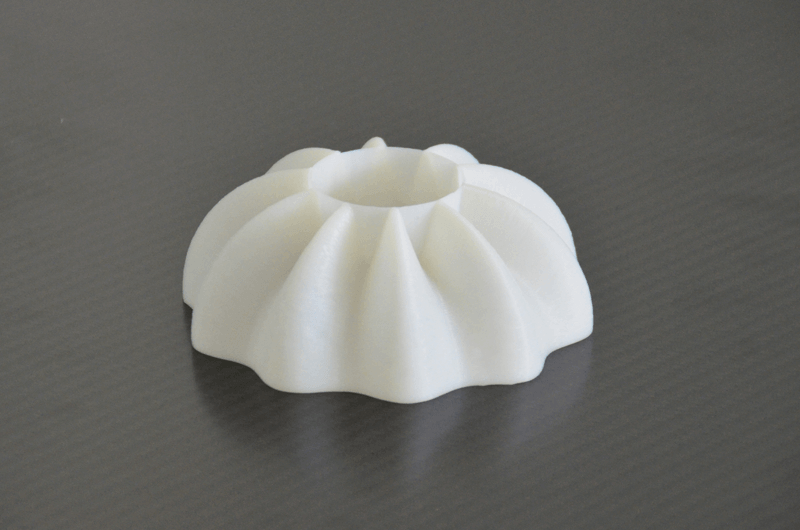

Für den 3D-Druck ergeben sich dadurch neuartige und vielfältige Anwendungsbereiche im Material Extrusion Verfahren. So können erstmals auch komplexe Bauteile weitgehend ohne Stützmaterial gedruckt werden. Dies führt unter anderem zu einer erheblichen Zeiteinsparung im Druck und in der Nachbearbeitung. Ein weiterer Vorteil des innovativen Druckers ist die kraftfluss- und topologieoptimierte Herstellung von Bauteilen. Abhängig vom verwendeten Material liegt die Druckgeschwindigkeit der Maschine bei bis zu 150 mm/s. Außerdem ist der Druckkopf HFFS mit Single Extruder mit einer Wasserkühlung versehen und ein M6 Gewinde ermöglicht einen einfachen Düsentausch. Der 5-Achs-Gantry-Drucker ist auch als Großraumdrucker in der XXL 3-Achs-Variante erhältlich. Mit dem extragroßen Bauraum von 1.200 x 1.200 x 1.200 mm verfügt das Model über ein Bauraumvolumen von 1.750 l. Eine Nachrüstung auf die 5-Achs-Lösung ist jederzeit möglich.
