Tomer Gluck von Fennec Labs hat mit einem FDM-3D-Drucker transparente Linsen und andere transparente Objekte mit einem erstaunlich gutem Ergebnis hergestellt. Zum selber nachmachen veröffentlichte er auch seine Cura-Einstellung.

Anzeige

Fennec Labs LogoVor Kurzem veröffentlichte Tomer Gluck von dem Unternehmen Fennec Labs eine Anleitung zum 3D-Druck von Objekten wie Linsen, die mit einem FDM-3D-Drucker hergestellt werden können. Zahlreiche transparente Filamente stehen für FDM-Drucker zur Verfügung. Laut der Website des Unternehmens und einem Video auf Youtube (siehe unten) gibt es jedoch nur wenige durchsichtige 3D-Ausdrucke, die aus geläufigen Desktop-3D-Druckern stammen, welche auch als Linsen verwendet werden können. Von FDM 3D-Druckern werden keine hundertprozentig festen Objekte hergestellt. Zum Teil wegen dem Materialeinsatz und aus technischen Gründen.

Entstehung von transparenten 3D-Objekten

Transparente Objekte aus dem 3D-Drucker

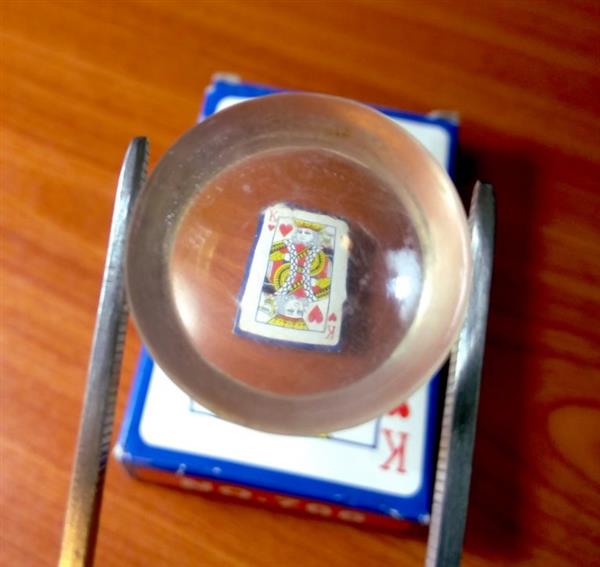

Zahlreiche transparente Filamente stehen für FDM-Druck zur Verfügung, jedoch gibt es nur wenige durchsichtige 3D-Ausdrucke (Bild © Fennec Labs).

Materialsparende Füllmuster von 3D-Objekten haben zudem eine ungleichmäßige Lichtstreuung und sind daher nicht transparent. Eine Füllung von 100 Prozent hat jedoch Spalten und Höhlen zur Folge, die zwischen den Linien der Kunststoffextrusion liegen und den Lichtdurchgang behindern. US-Forschern gelang 2017 ein Durchbruch beim 3D-Druck von transparenten Glas.

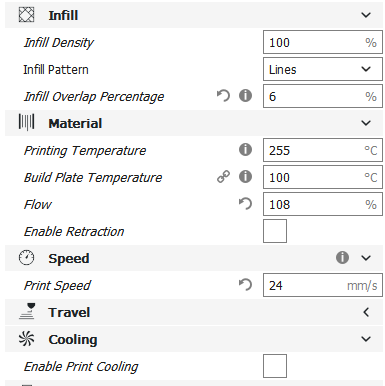

Tomer Gluck löste diese Hürden durch Einstellung der Schnittparameter in Cura. Es wurde dabei nur soviel Material extrudiert, dass die Hohlräume gefüllt wurden. Er hatte 0,05 mm Schichthöhe und 24 mm/s Druckgeschwindigkeit eingestellt, mit dem Ergebnis gleichbleibender Schichten.

3D-Druck bei maximaler Temperatur für Prusa-ABS

Die Temperatur stellte er auf 255 Grad Celsius ein. Das ist die Maximaltemperatur, die Prusa-ABS zulässt, damit sich jede einzelne Schicht mit der vorherigen Schicht vollständig verbindet. Thermokunststoffe können in ihrer flüssigen Form komplett integriert werden, weshalb zwei Schichten, die aus technischer Sicht vollständig gebunden sind, eigentlich einen festen Gegenstand bilden.

Die gedruckten transparenten Linsen eignen sich für DIY-Projekte, bei denen Laser fokussiert werden müssen. Gluck druckte auch ein Super Mario in Kavitätenform, um einen mit Laser geätzten Glasblock nachzuahmen. Von Unternehmen, die Slicing-Programme entwickeln, könnten die Druck-Parameter von Gluck übernommen werden und Maker ebenfalls davon profitieren.

Bilder

Video für den 3D-Druck transparenter Objekte
